電解液配方的優(yōu)化方法對于開發(fā)高性能產(chǎn)品始終至關(guān)重要

鋰離子電池。傳統(tǒng)的優(yōu)化方法主要針對

電解質(zhì)組成類型，較少關(guān)注成分的優(yōu)化

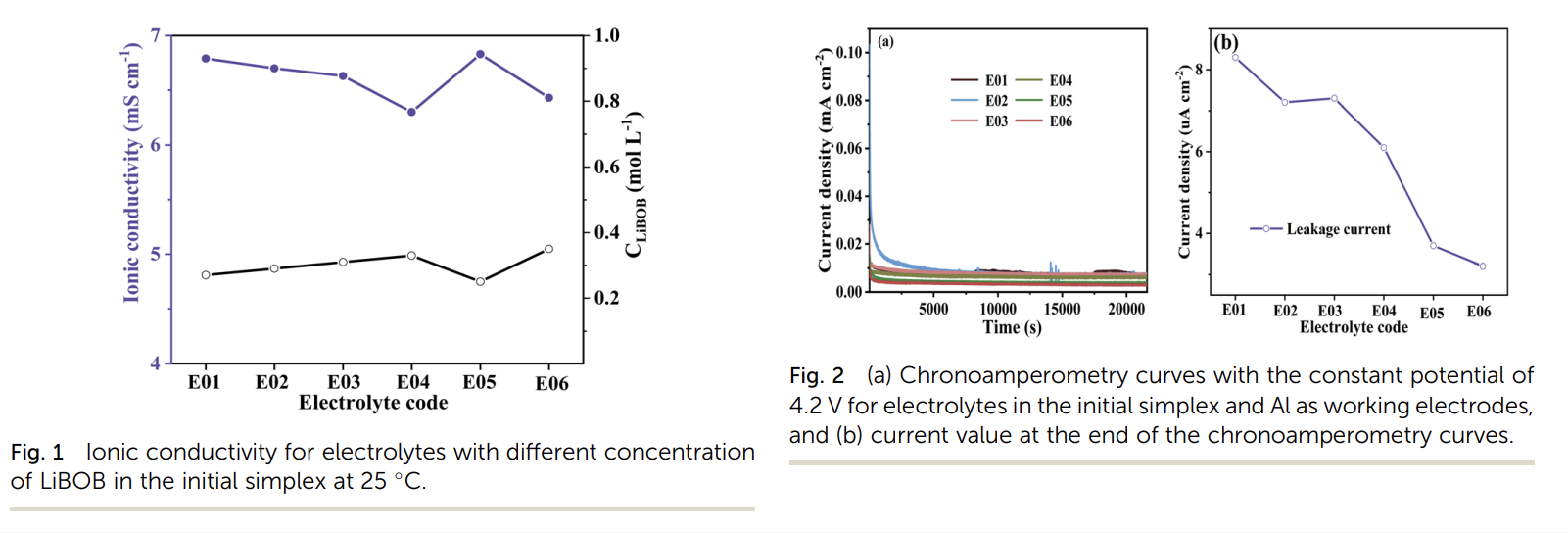

在某種電解質(zhì)配方中的比例。在本文中，為了平衡兩者之間的關(guān)系

鋁（Al）箔的緩蝕和電池電化學(xué)性能、電解液系統(tǒng)

結(jié)合單純形法對LiFSI0.6–LiBOB0.4–EC/DEC/EMC （1 ： 1 ： 1， 體積） 進(jìn)行優(yōu)化，

歸一化和電化學(xué)測試。磷酸鐵鋰 （LiFePO4） 陰極具有

LiFSI0.53–LiBOB0.35–EC/DEC/EMC （1.3 ： 1.5 ： 1.5） 的優(yōu)化電解液可提供高容量

（0.5°C時為143.1 mA h g1）和45°C時的循環(huán)壽命（100次循環(huán)后保持率為94.9%）。這

出色的性能歸功于陰極電解質(zhì)Interpha 的組成

參考文獻(xiàn)：Optimizing the composition of LiFSI-based electrolytes by a method combining simplex with normalization (rsc.org)
