1超級電容器

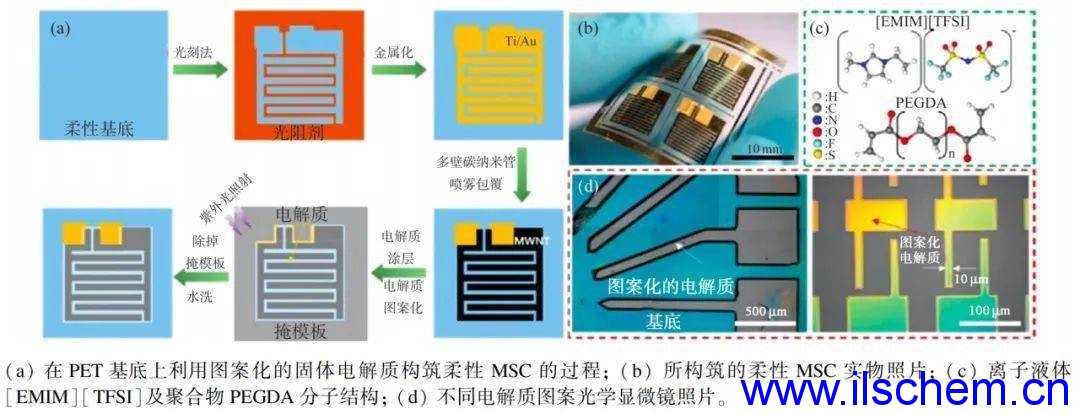

研究人員利用聚乙二醇雙丙烯酸酯（PEGDA）在離子液體1-乙基-3-甲基咪唑雙（三氟甲磺酰）亞胺鹽（[EMIM][TFSI]）中構筑的離子液體凝膠作為電解質在聚對苯二甲酸乙二酯（PET）柔性基底上構筑了一種空氣穩定的、具有較高性能的微型超級電容器（MSCs）。構筑過程如圖10所示，該柔性微型超級電容器具有以下特點：

（1）良好的循環特性；

（2）非常好的機械穩定性；

（3）較高的電化學穩定性。

因此該微型超級電容器可在空氣中以不封裝的狀態穩定保存。

圖 微型超級電容器的構筑及特性

2鋰電池

研究人員合成了一種新穎的具有梯形結構的聚合物--聚甲基丙烯酰氧基硅倍半硅烷（LPMASQ），并利用其在含有濃度為1mol/L LiTFSI 的離子液體N-丁基-N-甲基吡咯烷雙（三氟甲磺酰）亞胺鹽（BMPTFSI）中通過熱交聯的方式構筑了一種含有鋰鹽的離子液體凝膠，利用該離子液體凝膠作為電解質，構筑了一種紐扣鋰電池，結果表明，鋰電池中離子液體凝膠電解質子啊不同充電速率和一系列溫度下均展現出優良的電池性能，與其他純液體電解質的性能相當。

3光化學發光材料

研究人員利用含有氧化還原發光基團的圖案化的離子液體凝膠構筑了低壓的柔性電化學發（ECL）光器件，該工作利用離子液體凝膠成功構筑了一種全固態ECL器件，但是還有很多問題需要進一步探索和解決，但也為離子液體凝膠在柔性電子器件的構筑方面提供了很好的研究思路。

4閘極介電層

離子液作為高電容閘極介電層的應用引起了科研工作者越來越多的關注，將離子液體凝膠化后既可以保持原有離子液體的離子導電性和電容，還可以使其以薄的固體膜狀態應用到器件的構筑之中。

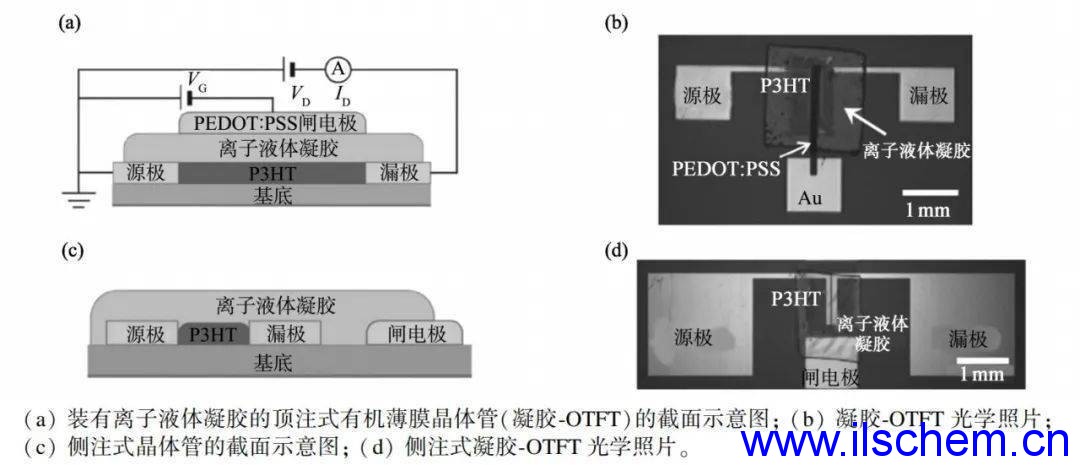

科研人員利用一種離子液體凝膠作為高電容閘極介電層進行了晶體管門測試，共構筑了頂注式和側注式。所構筑的頂注式晶體管的截面示意圖如圖11(a)所示，晶體管的光學照片如圖11(b)所示；所構筑的較為便利的側注式晶體管的截面示意圖及光學照片如圖11(c)、(d)所示。該工作為離子液體凝膠在晶體管門實驗中的應用提供了很好的思路。

圖 晶體管的截面示意圖及光學照片

5潤滑材料

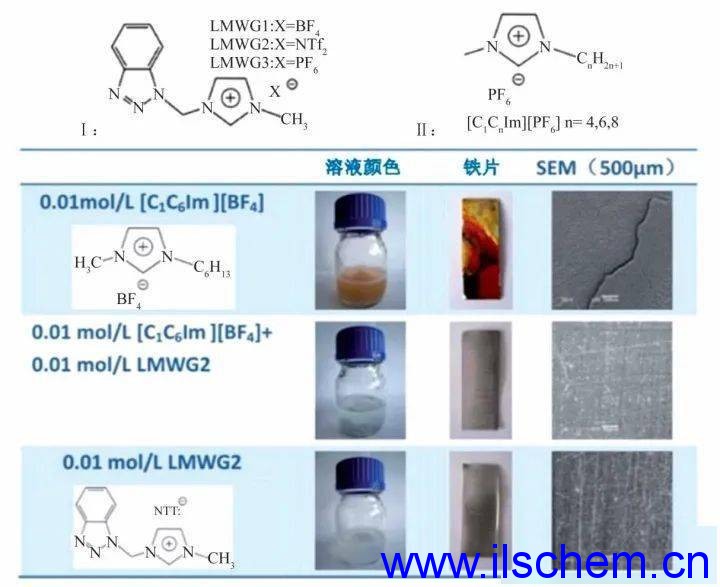

研究人員合成了含有苯并三唑的離子液體，并將它們作為凝膠因子在傳統的咪唑型離子液體中制備了離子液體凝膠，測試結果表明，該類凝膠因子可以在咪唑型離子液體中通過多種非共價相互作用自組裝成三維網絡狀纖維，也可以從圖12中看出其優良的抗腐蝕效果。

圖  離子液體、離子液體凝膠及凝膠因子的腐蝕測試結果(為了加速腐蝕，縮短測試時間，腐蝕測試是將鋼板浸泡在分別含有離子液體、離子液體凝膠及凝膠因子的飽和Ca(OH) 2 溶液中，室溫下45d)

盡管該凝膠具有較穩定的機械性能，但是當施加較大的剪切外力時，離子液體凝膠表現出良好的觸變性，這對于其作為潤滑材料的應用非常重要，因為只有具有良好觸變性的凝膠，才能夠在較高的剪切強度下從凝膠態轉變為液態，有利于迅速地鋪展到各類需潤滑物質的表面，參與到抗磨潤滑的過程中去。

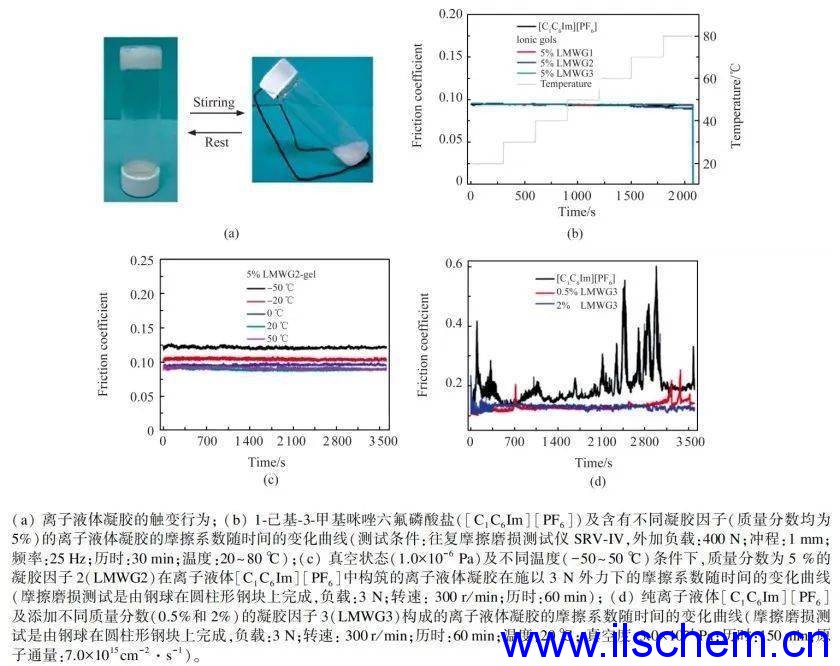

從對離子液體及其凝膠進行的摩擦磨損測試中（如圖13）可以看出離子液體凝膠表現出穩定的摩擦性能，凝膠的潤滑性能幾乎隨著溫度的升高而升高，且在不同溫度在均保持良好的穩定性，凝膠因子的加入對離子液體潤滑效果的提升具有重要作用。該工作對于離子液體凝膠在潤滑材料的構筑方面做出了重要的探索，也進一步拓展了離子液體凝膠的應用范圍。

圖 凝膠的觸變性和摩擦學性能
