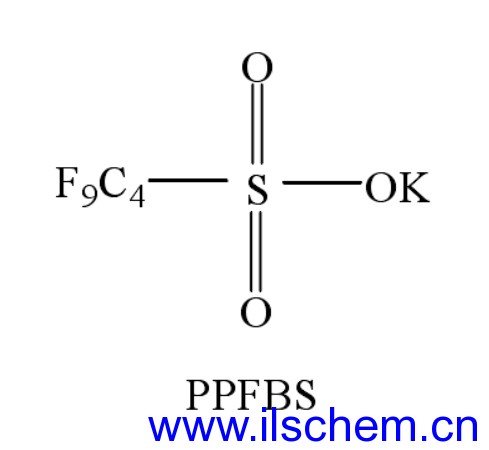

對于磺酸鹽及其復配物而言，如全氟丁基磺酸鉀，在PC中加入質(zhì)量分數(shù)小于1%的量，可使PC的LOI達到35%～40%，阻燃等級達到UL94V-0。它對PC有很高的電阻效率。因為添加量很小，它對機械性能、熱性能、熱性能影響很小，PC的電氣性能和其他性能，與非阻燃PC基本相同，是非常理想的無鹵阻燃劑。

在聚碳酸酯磺酸鹽阻燃劑中，如KSS，首先不含鹵素，對環(huán)境友好。此外，其成本較低，因此其應用領域較為廣泛。在PC中加入質(zhì)量分數(shù)為0.05%～0.10%時，PC的氧指數(shù)從27%提高到37%，PC的透明度不會降低。然而，它還有一個致命的缺點：當單獨添加時，阻燃性不能達到更高的水平，例如，薄壁（厚度小于或等于2mm）零件的阻燃性不能達到UL94V-0。KSS和聚硅氧烷通常混合形成復合阻燃劑，然后添加少量含氟聚合物。由此形成的阻燃劑在材料中具有優(yōu)異的阻燃效果。
